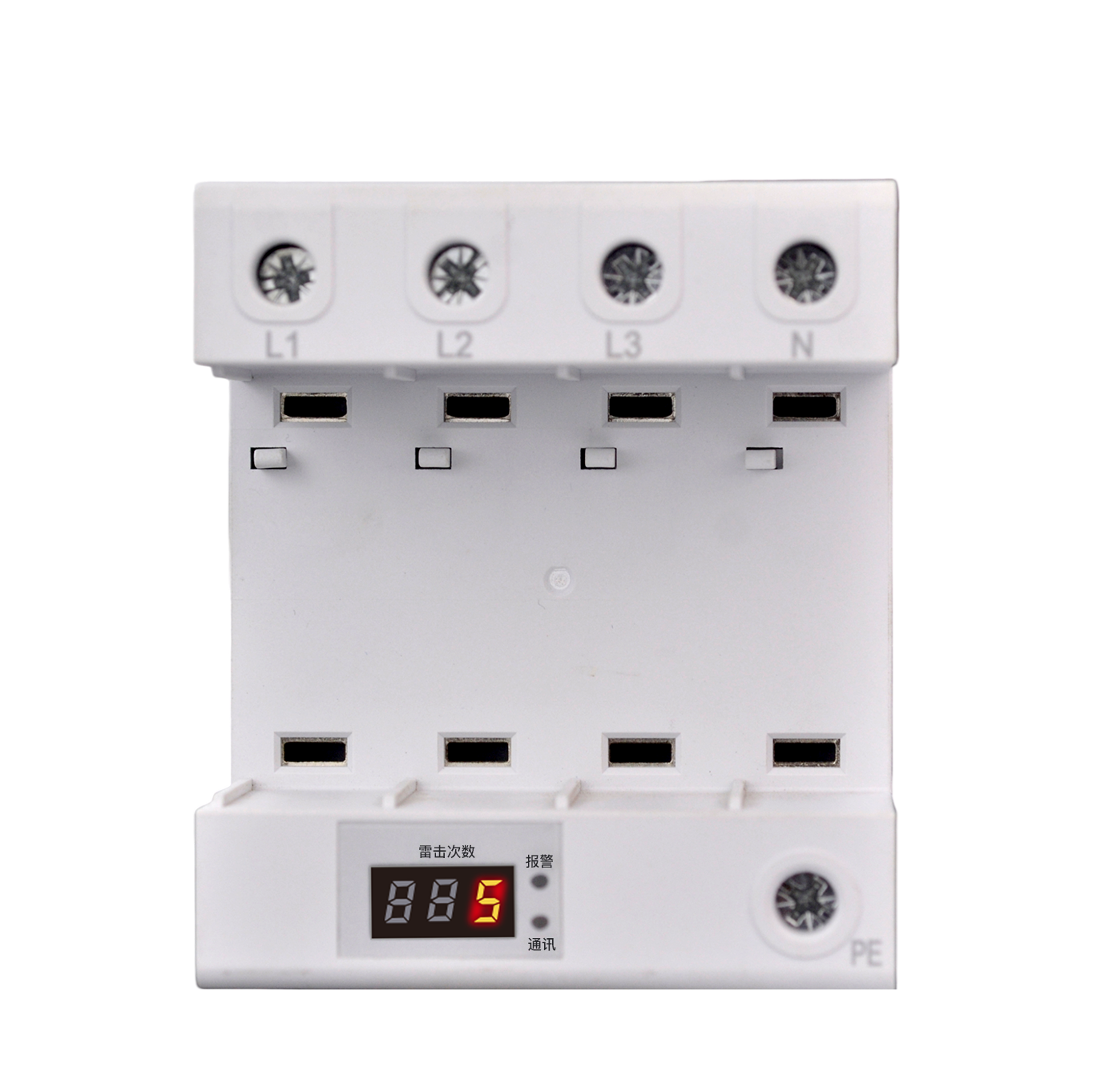

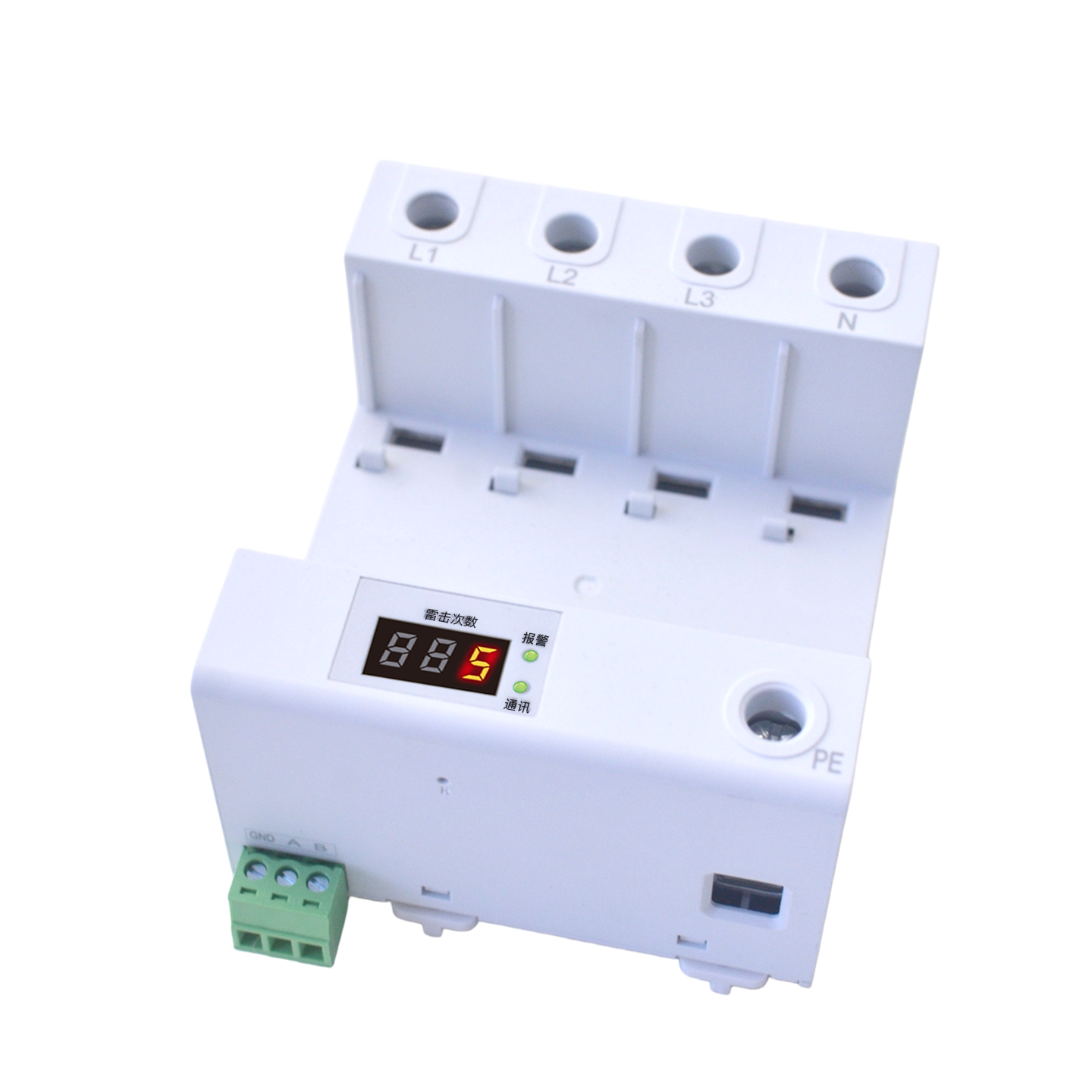

FSP 电涌保护器底座

核心能力

插拔式设计，可适配常规模块，外观精致小巧。 集"采、测、传、智"为一体，全内置传感器设计。 内置雷电传感器，雷击计数0~9999次，最小触发0.1kA。 实时监测SPD内部脱扣连接状态，任意一路脱扣断开即本地红灯报警。 Product Features

高度集成

产品涵盖T2级防雷器的保护要求，部分T1级防雷器的保护要求，广泛应用在各种领域的用电场景下。支持RS485通讯方式，轻松接入第三方监测平台。

广泛适用

温度监测功能：内置式温度传感器，时刻洞察电涌模块的温度变化情况。雷击计数功能：内置雷电传感器，高精准的捕捉雷电入侵数据等。

功能强大

支持联动控制（匹配专用网关）、数码管显示、插拔式设计；外观精致小巧、可以轻松替换现有的防雷器。无需外接电源，支持缓存功能、MODBUS标准协议。

便捷、小巧

外观精致小巧，可以轻松替换现有的防雷器；插拔式设计，可适配常规模块；插上端子即智能，无需复杂的配置等。

脱扣遥信报警

实时监测SPD内部脱扣连接状态，任意一路脱扣断开即本地红灯报警，第一时间提示失效风险，避免防雷失效引发事故。

多电源版本可选

提供AC220V供电版与DC5V供电版，适配不同配电柜取电条件，选型灵活，部署便捷。 Selection Guide

型号命名规则

FSP - 2 1 0 0 0 - R FSP 产品 防雷监测器底座 2 电源 2=AC220V；1=DC5V 1 显示 1=数码管 0 遥信 1=有；0=无 0 雷击计数 1=有；0=无 0 温度 1=有；0=无 R 通讯方式 R=RS485 型号 供电 显示 遥信输入 雷击计数 温度监测 通讯方式 FSP-21000-R AC220V 数码管 1路 无 无 RS485 Modbus FSP-21100-R AC220V 数码管 1路 有 无 RS485 Modbus FSP-11000-R DC5V 数码管 1路 无 无 RS485 Modbus FSP-11100-R DC5V 数码管 1路 有 无 RS485 Modbus Technical Parameters

基本参数

工作电压 AC 220V / DC 5V 产品功耗 ≤2W 工作温度 -20℃~60℃ 工作湿度 <95% 产品重量 155g 外形尺寸 72*83*50mm（长宽高） 外壳材料 热塑性材料UL94V0 防护等级 IP20 安装方式 标准35mm导轨装 显示方式 数码管

智能监测功能

通讯方式 RS485 通讯协议 Modbus协议 遥信输入 监测SPD状态（脱扣连接状态） 雷击计数 0~9999次，最小触发0.1kA 温度监测 内置测温：-30~125℃，±1℃ 本地报警 任意一路脱扣断开即本地红灯报警 缓存功能 支持 联动控制 支持（匹配专用网关） Installation Instructions

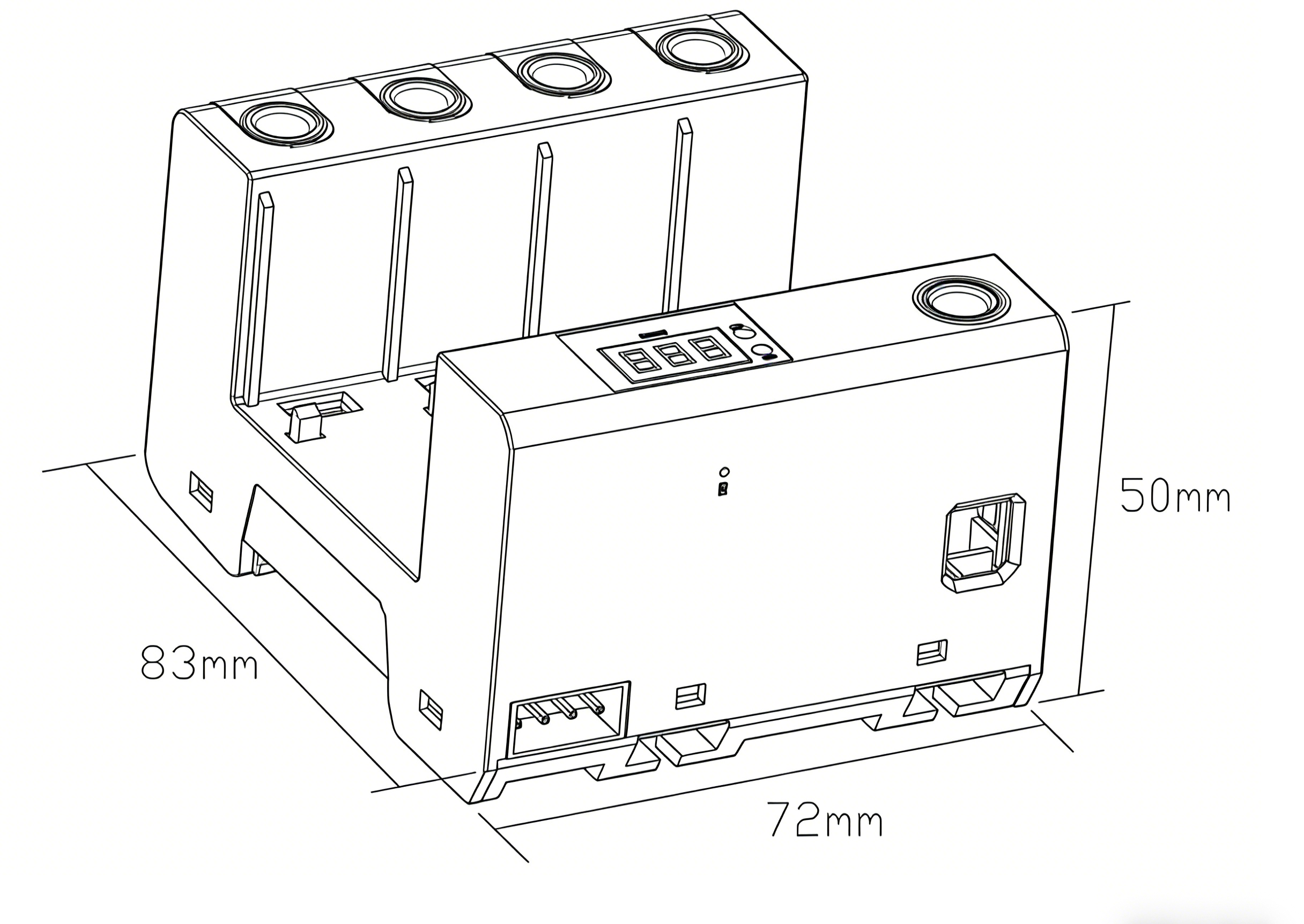

安装尺寸图

72mm 长度 83mm 宽度 50mm 高度 35mm 标准导轨 b

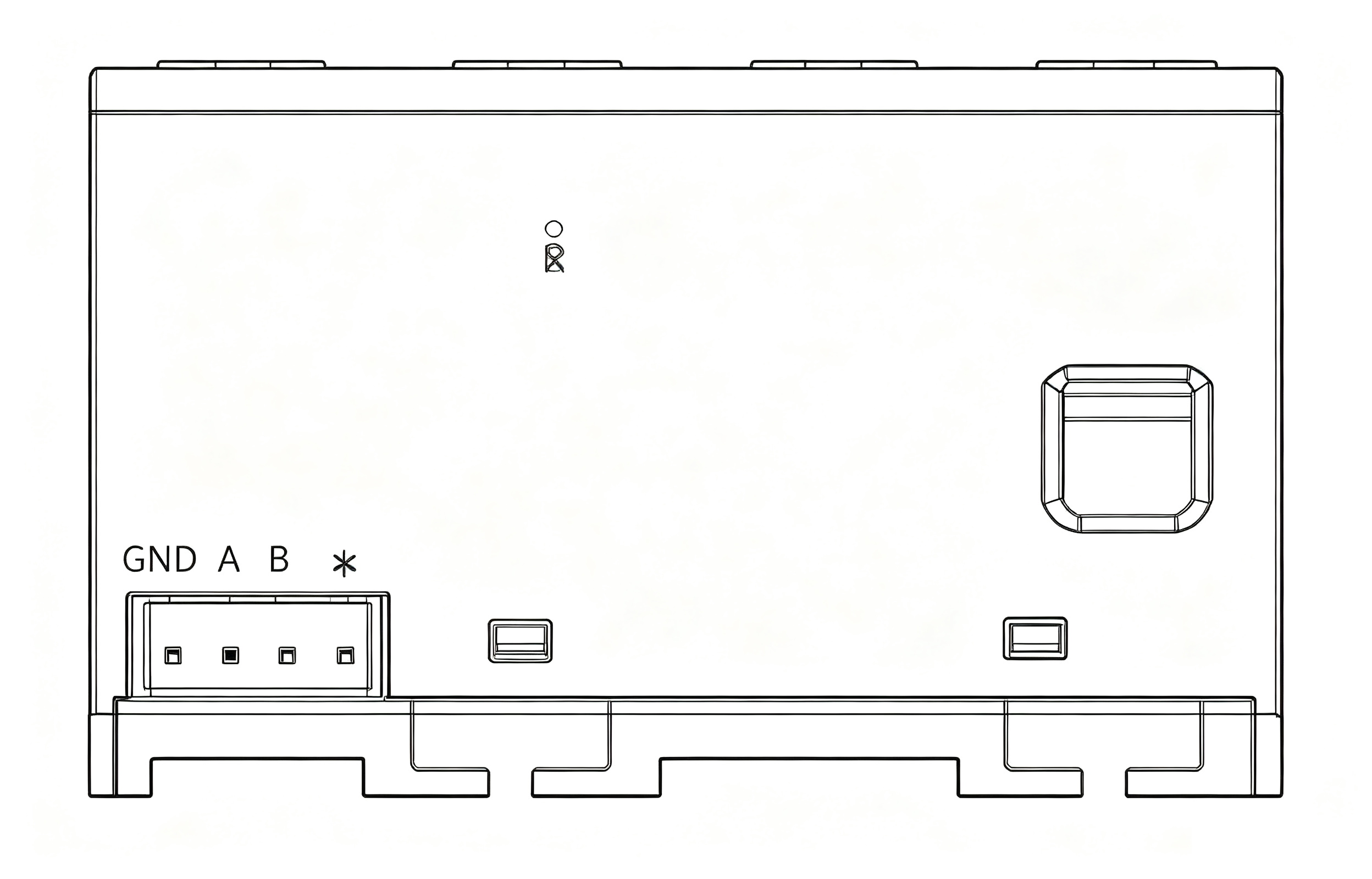

接口说明

接口定义 分类 编号 定义 防雷器 L1 A相 L2 B相 L3 C相 N 零线 PE 地线 电源 * 外接5VDC（外置供电版） GND 0V RS485通讯 A RS485 A端 B RS485 B端 按键 R 设置及计数清零

定义： FSP防雷监测底座是FEXLINK插拔式智能型浪涌保护器底座，集"采、测、传、智"为一体，配合可插拔SPD模块使用。 核心能力： 支持SPD模块热插拔更换，内置漏流、温度、雷击计数监测，配合FSS系列模块实现全要素状态感知与寿命预估。 适用场景： 适用于需要频繁维护或更换SPD模块的配电柜、机柜等场景。 相关产品： FSS智能型电涌保护器、FS电涌保护器监测仪、FG智能网关。
