产品概述

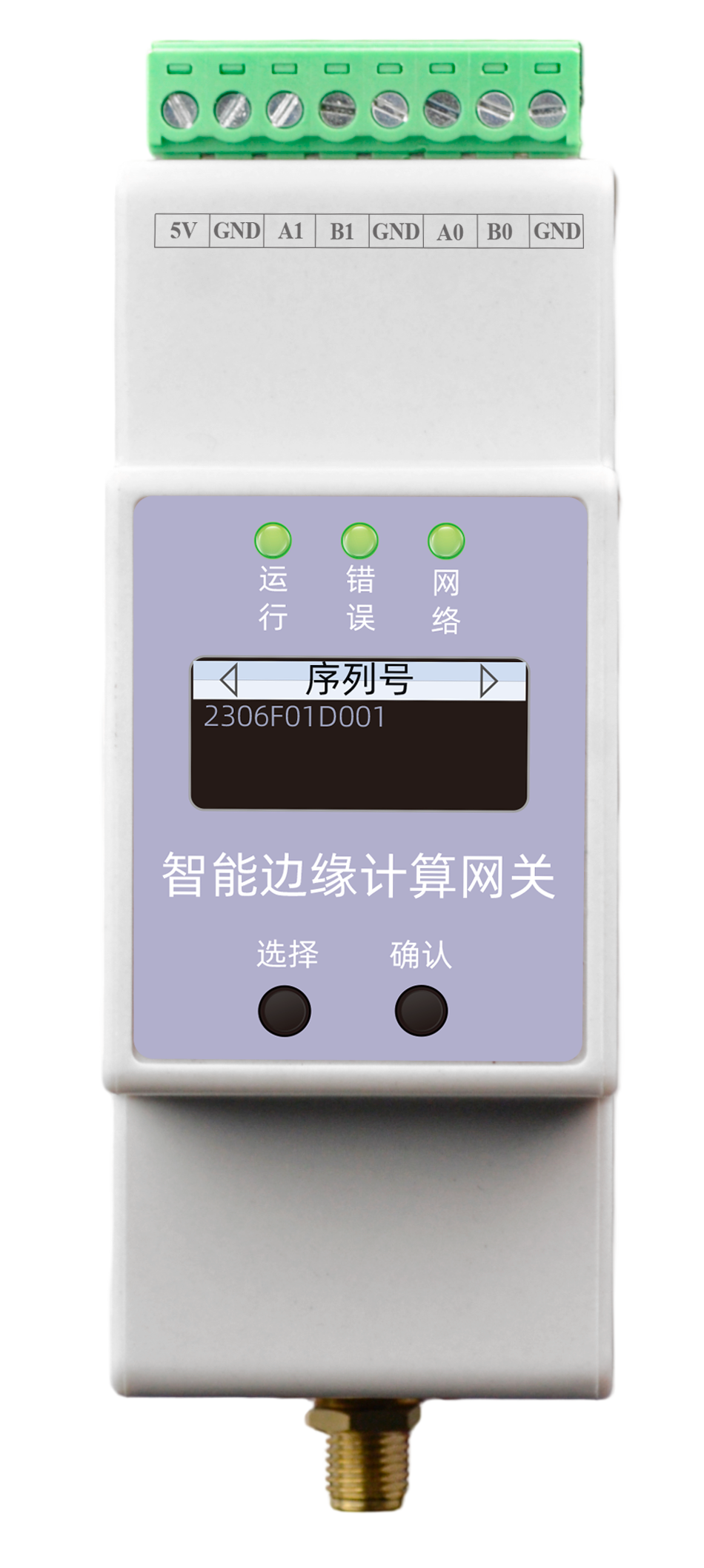

ESX智能边缘计算网关内置边缘计算开发引擎，可对数据进行二次开发、处理。开放式数据采集开发引擎，支持用户自定义数据采集协议。内置防拆功能，配合用户进行远程催款。 集数据采集、边缘计算、协议转换、网络传输于一体，是连接现场设备与云端平台的核心枢纽。
核心能力
内置边缘计算开发引擎，支持数据二次开发、处理。 开放式数据采集开发引擎，支持用户自定义数据采集协议。 集数据采集、边缘计算、协议转换、网络传输于一体。 内置防拆功能，配合用户进行远程催款，连接现场与云端。
生产哪些数据
产品特点
数据准
内置主流PLC、HMI等设备的通讯协议，简单设置即可连接网。
内置协议
内置异常判断算法，可以对数据进行毫秒级报警处理。
报警预判
内置异常判断算法，可以对数据进行毫秒级报警处理。
联网方便
支持4G、WiFi、以太网连接平台，设置即可。
断网续传
可以插入SD卡，支持本地存储，网络恢复后自动补传。
节省流量
数据支持逢变+周期上传，可以极大节省流量。
路由功能
可当做4G路由器使用，给现场设备提供网络。
数据安全
内置非对称加密算法，数据传输过程加密。
交换功能
可以当做交换机使用，触摸屏+PLC通过模块组成局域网。
系统拓扑
选型说明
型号命名规则
ESX - 02 2 3 G R ESX 产品 智能网关 02 网关类型 02=协议转换 2 安装方式 2=室内 3 供电方式 3=DC5V G 上行通讯方式 E=Ethernet / G=4G R 下行通讯方式 R=RS485 型号 供电 显示 支持接入设备数量 数据点数 向下通讯RS485 向上通讯有线以太网 向上通讯无线4G ESX-0223-GR 5V OLED 30 2000 2 -- 1 ESX-0223-ER 5V OLED 30 2000 2 1 -- Technical Parameters
| 型号 | 供电 / 显示 / 支持接入设备数量 / 数据点数 / 向下通讯RS485 / 向上通讯有线以太网 / 向上通讯无线4G |
| ESX-0223-GR | 5V / OLED / 30 / 2000 / 2 / -- / 1 |
| ESX-0223-ER | 5V / OLED / 30 / 2000 / 2 / 1 / -- |
技术参数
基本参数
工作电压 DC 4.75~5.25V (5V) 产品功耗 ≤12W 工作温度 -20℃~60℃ 工作湿度 <95% 产品重量 150g 外形尺寸 36*110*69mm (长宽高) 外壳材料 热塑性材料 UL94V0 防护等级 IP20 安装方式 标准35mm导轨装 显示方式 OLED
| 工作电压 | DC 4.75~5.25V (5V) |
| 产品功耗 | ≤12W |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | <95% |
| 产品重量 | 150g |
| 外形尺寸 | 36*110*69mm (长宽高) |
| 外壳材料 | 热塑性材料 UL94V0 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
| 显示方式 | OLED |
监测功能
向下通讯方式 RS485 向上通讯方式 有线/RS485 支持接入设备数量 30 数据点数 2000 向下通讯RS485 2路 向上通讯有线以太网 1路（ESX-0223-ER） 向上通讯无线4G 1路（ESX-0223-GR） Installation Instructions
| 向下通讯方式 | RS485 |
| 向上通讯方式 | 有线/RS485 |
| 支持接入设备数量 | 30 |
| 数据点数 | 2000 |
| 向下通讯RS485 | 2路 |
| 向上通讯有线以太网 | 1路（ESX-0223-ER） |
| 向上通讯无线4G | 1路（ESX-0223-GR） |
安装说明
a
安装尺寸图
36mm 宽度 110mm 高度 69mm 深度 35mm 标准导轨 b
接口说明
接线定义 端子 定义 5V 5V直流电源输入 GND 0V A0 RS485 A端 B0 RS485 B端 A1 RS485 A端 B1 RS485 B端
| 端子 | 定义 |
| 5V | 5V直流电源输入 |
| GND | 0V |
| A0 | RS485 A端 |
| B0 | RS485 B端 |
| A1 | RS485 A端 |
| B1 | RS485 B端 |
核心要点
定义： ESX智能边缘计算网关是FEXLINK电气安全系列的边缘网关设备，承担本地数据汇聚与边缘计算职能。 核心能力： 下行接入ESA/ESB/ESC/ESF等电气安全终端，上行支持Ethernet/Wi-Fi/4G上传，支持本地规则联动。 适用场景： 适用于配电房、工业园区等需要多电气安全终端汇聚接入云平台的场景。 相关产品： ESA电气安全监测终端、FG智能网关、CW边缘计算网关。
