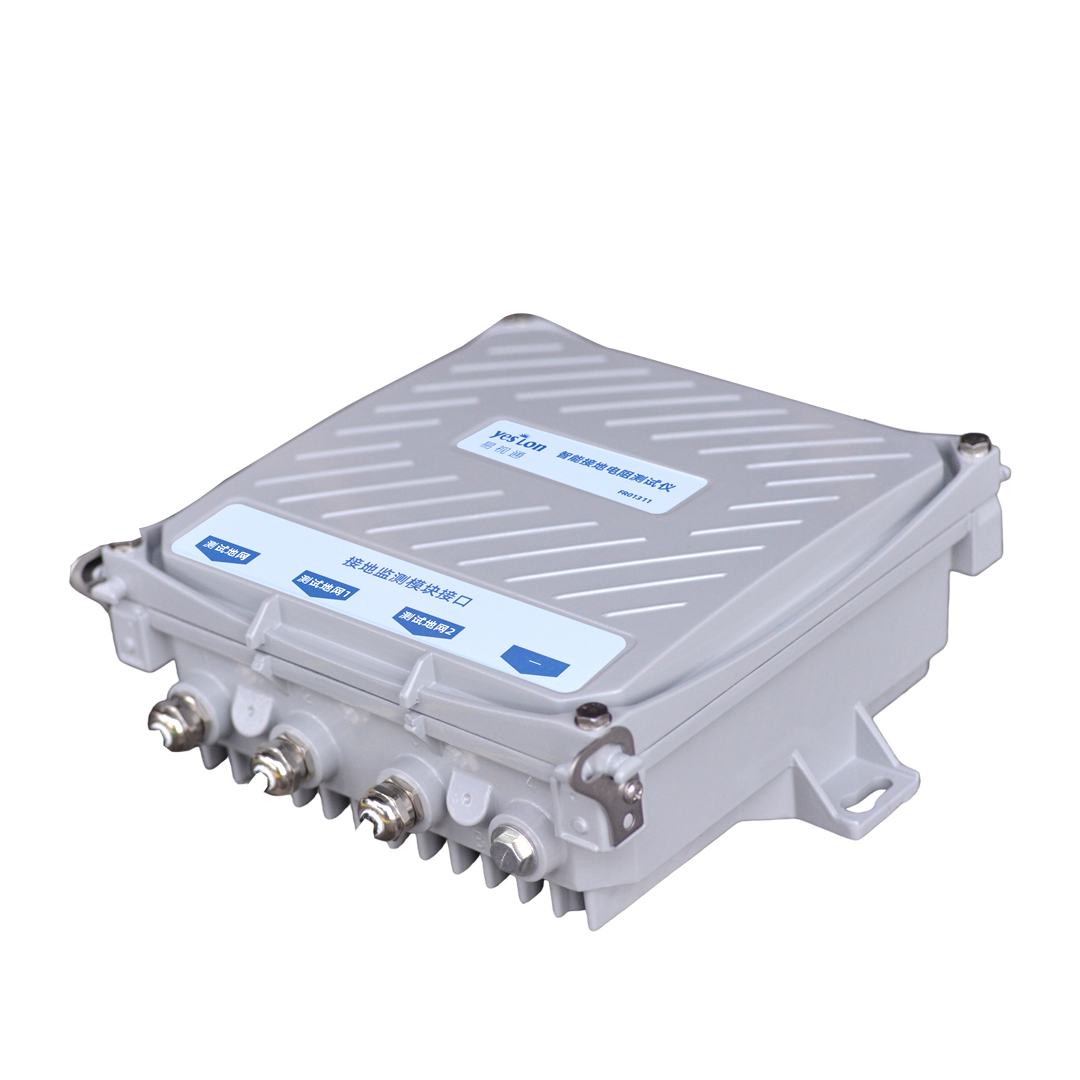

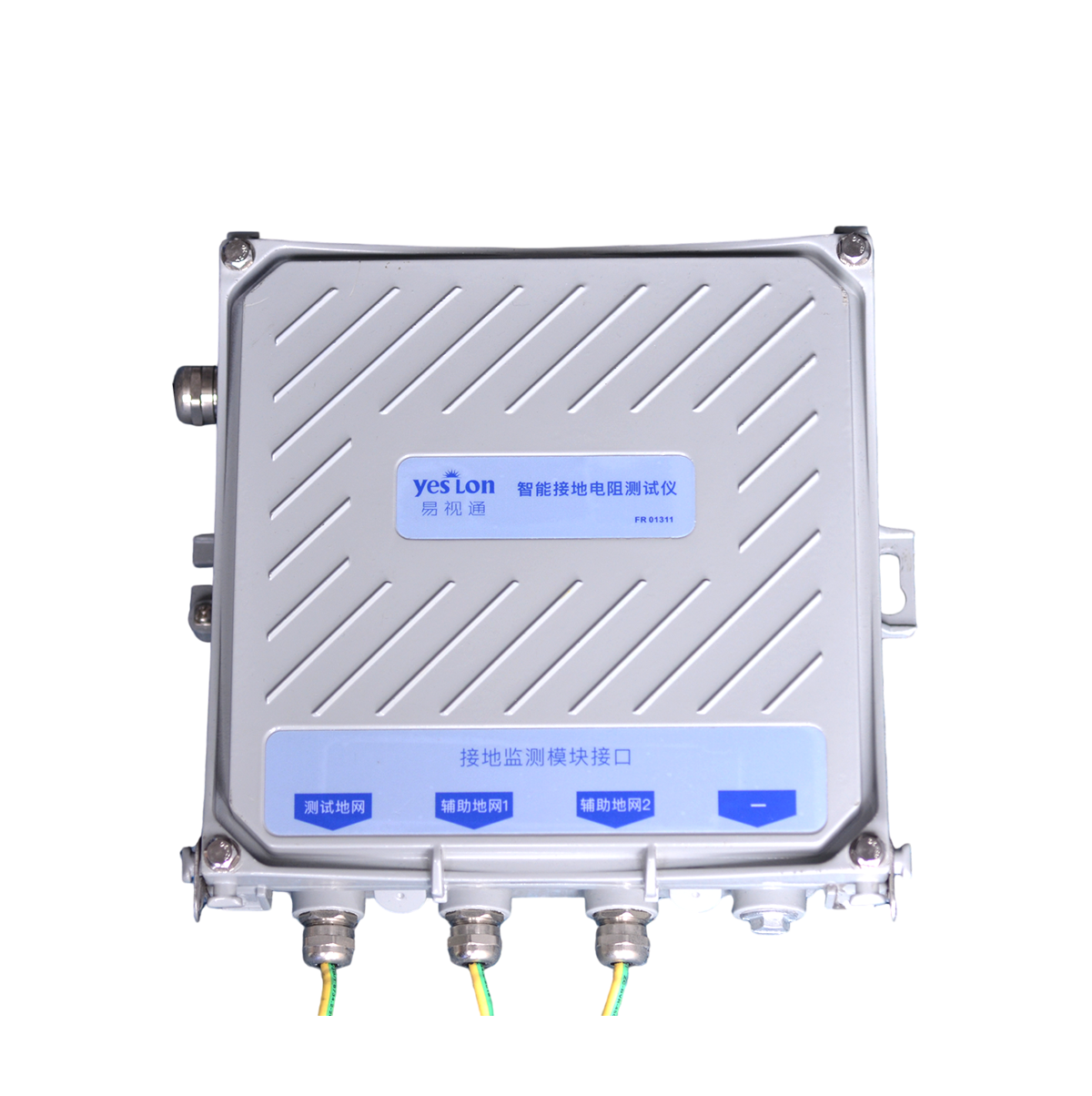

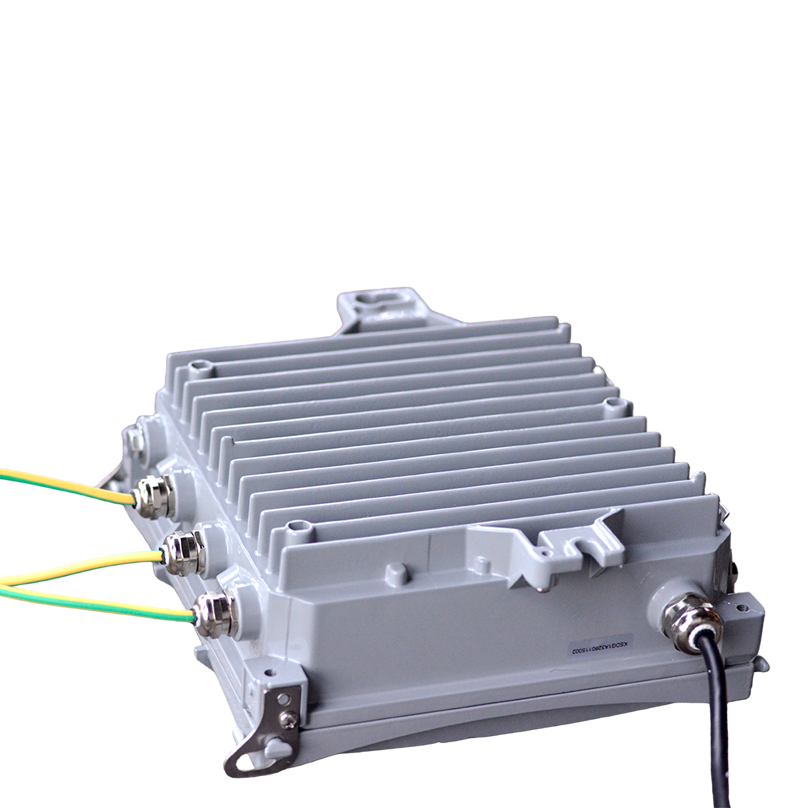

FR 接地电阻监测模块

核心能力

监测接地电阻值、联结电阻值，精度高达0.001欧姆。 铝合金防腐外壳，IP65防护，不惧风雨雷电。 现场报警及联网远程报警，异常状态实时通知。 RS485/Zigbee/Ethernet/4G多种通讯方式，接入云服务系统。 Product Features

监测全、精度高

监测接地电阻值、联结电阻值等数据，准确记录接地电阻数据，监测精度高达0.001欧姆。

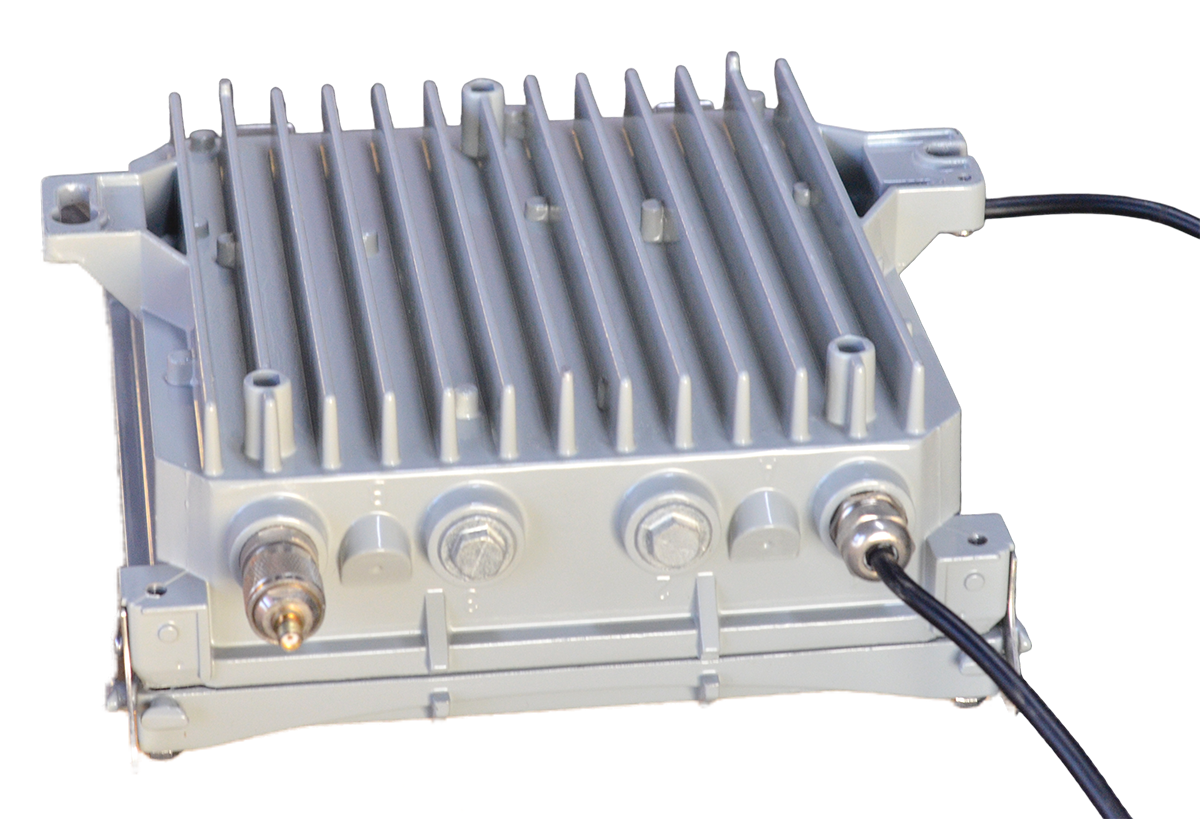

耐候强

铝合金材料（防腐设计，不惧风雨雷电），防护等级可达IP65，适合室外恶劣环境长期运行。

智能报警推送

具备现场报警及联网远程报警功能，支持历史数据查询，异常状态实时通知运维人员。

支持多种通讯

可通过RS485/Zigbee/Ethernet/4G等连接至网关，将各种数据远传到云服务系统。

宽温域耐候强

工作温度-20℃~60℃，铝合金防腐外壳，不惧风雨雷电，适合室外恶劣环境长期运行。

模块快换设计

采用模块化结构，现场运维可快速更换，减少停机时间，提升维护效率。 Selection Guide

型号命名规则

FR - 0 1 0 1 1 - R FR 产品 三点法接地电阻监测模块 0 显示 0=无；1=有 1 信号采集 1=地网阻值；2=地网阻值+对地电压 0 防爆功能 0=无；1=有 1 安装方式 1=室外；2=室内导轨；3=室内螺丝 1 供电方式 1=DC12V；2=AC220V；3=太阳能；4=锂电池 R 通讯方式 R=RS485；E=Ethernet；Z=Zigbee；G=4G 型号 安装位置 测量方式 防爆功能 采集点 RS485 ZIGBEE Ethernet 4G FR-01011-R 室外 三点法 无 地网阻值 √ --- --- --- FR-01011-Z 室外 三点法 无 地网阻值 --- √ --- --- FR-01011-E 室外 三点法 无 地网阻值 --- --- √ --- FR-01011-G 室外 三点法 无 地网阻值 --- --- --- √ FR-02011-R 室外 三点法 无 阻值+对地电压 √ --- --- --- FR-02011-Z 室外 三点法 无 阻值+对地电压 --- √ --- --- FR-02011-E 室外 三点法 无 阻值+对地电压 --- --- √ --- FR-02011-G 室外 三点法 无 阻值+对地电压 --- --- --- √ Technical Parameters

基本参数

工作电压 DC 12V（默认）/ DC 24V/AC 220V（可选） 产品功耗 ≤2W 工作温度 -20℃~60℃ 工作湿度 <95% 产品重量 7kg 外形尺寸 260*260*107mm 外壳材料 铝合金 防护等级 IP65 安装方式 侧面使用M7螺丝固定安装

智能监测功能

通讯方式 RS485/Zigbee/Ethernet/4G 通讯协议 Modbus协议/MQTT协议 接地电阻 0.01Ω~2000Ω，0.01Ω 测量方法 精密三线测量 测量时间 1分钟/次 地阻精度 ±2%rdg±3dgt 接地电压 0.1V~600V，0.1V 电压精度 ±2%rdg±5dgt Installation Instructions

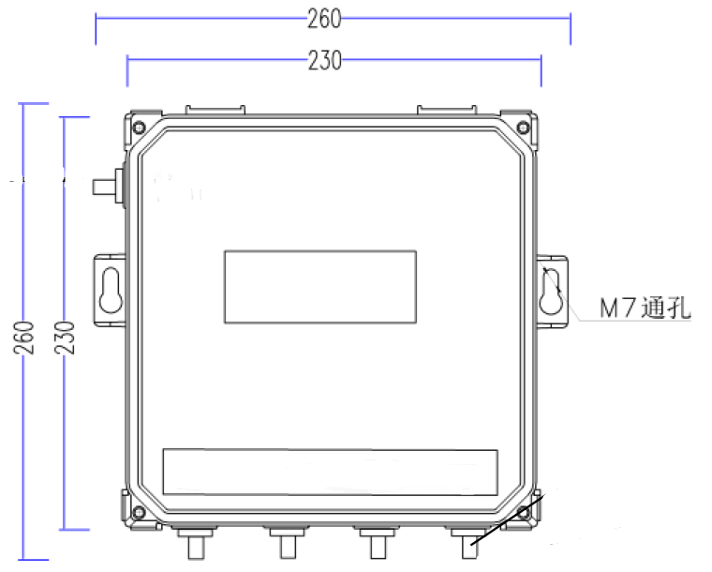

安装尺寸图

260mm 长度 260mm 宽度 107mm 高度 M7 螺丝固定 b

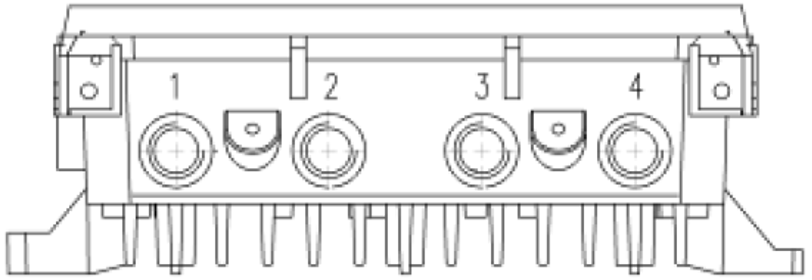

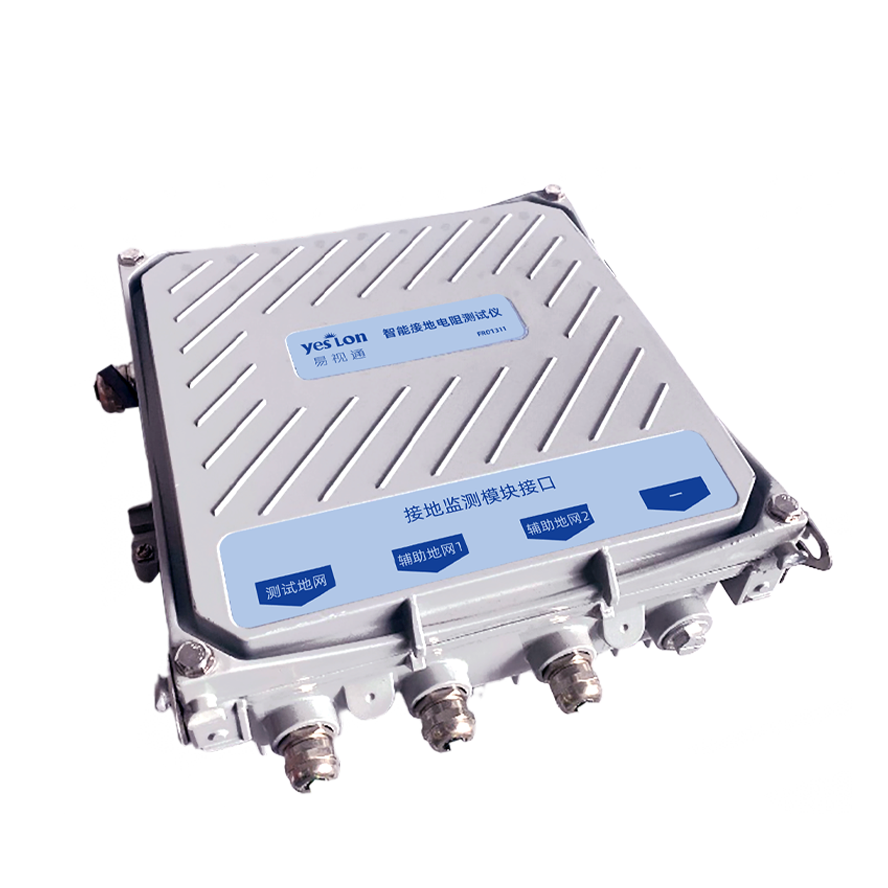

接口说明

接口定义 编号 定义 1 接口1：监测地网（E） 2 接口2：辅助地极1（P） 3 接口3：辅助地极2（C） 4 接口4：通讯接口；Ethernet通讯时为网线接口；无线通讯时为天线接口；RS485通讯时无接线 5 侧边接口：无线或网口通讯时，DC12V电源接口，棕蓝两芯线，棕-12V，蓝-0V 6 侧边接口：RS485时，红-12V，黑-0V，绿-RS485_A，黄绿-RS485_B

定义： FR三点法接地电阻监测模块是FEXLINK用于室外接地网电阻在线监测的设备，采用三极法测量原理。 核心能力： 支持长期在线监测接地电阻，抗干扰能力强，适合户外恶劣环境，通过RS485上传数据。 适用场景： 适用于储油罐区、变电站、通信基站、避雷针接地网等室外接地系统监测。 相关产品： FG智能网关、室内接地电阻监测仪、FEXLINK Cloud接地监测方案。
