产品概述
CX边缘计算手环是FEXLINK面向工业物联网场景打造的智能边缘接入与IO采集控制设备，内置边缘计算开发引擎与开放式数据采集开发引擎，可对数据进行二次开发与协议自定义，内置防拆功能，可配合用户进行远程催款。 提供8路数字量输入、6路继电器输出，可选配8路模拟量输入（电压/电流多种量程），向下通过RS485或Zigbee采集PLC、HMI、传感器等设备数据，向上通过有线以太网或无线4G接入云平台。具备毫秒级报警预判、断网续传、节省流量、数据加密、路由交换等多项核心能力，金属外壳标准35mm导轨安装，适配各类工业控制柜。
核心能力
边缘计算引擎：内置边缘计算开发引擎与数据采集开发引擎，支持用户自定义数据采集协议与二次开发。 IO采集控制：8路数字量输入+6路继电器输出，可选8路模拟量输入，满足工业现场控制需求。 毫秒级报警：内置异常判断算法，可对数据进行毫秒级报警预判处理。 防拆功能：内置防拆设计，配合用户进行远程催款，保障设备资产安全。 Product Features
产品特点
数据准
内置边缘计算开发引擎与开放式数据采集开发引擎，可对数据进行二次开发、处理，支持用户自定义数据采集协议，保障数据准确可靠。
内置协议
内置主流PLC、HMI等设备的通讯协议，简单设置即可连接网，免去复杂协议开发。
报警预判
内置异常判断算法，可对数据进行毫秒级报警处理，本地快速响应异常事件。
联网方便
支持4G、WiFi、以太网多种方式连接平台，现场即装即用，适配各类联网环境。
断网续传
支持插入SD卡本地存储，网络恢复后自动补传，确保数据不丢失。
节省流量
数据支持逢变+周期上传策略，可极大节省流量，降低运营成本。
路由功能
可当做4G路由器使用，给现场设备提供网络接入，一机多用。
数据安全
内置非对称加密算法，数据传输过程加密，保障工业数据安全。
交换功能
可当做交换机使用，触摸屏+PLC通过模块组成局域网，简化现场布线。 Selection Guide
选型说明
型号命名规则
CX - 08 R06 AI08 - C1 CX 产品类别 工业手环 08 数字量输入点数 8路数字量输入 R06 数字量输出 R：继电器型输出；06：6路输出 AI08 模拟量点数 AI：模拟量输入；08：8路（无此项表示0路） C1 通讯配置 C1：2路以太网；C2：2路以太网+4G；C3：2路以太网+Zigbee 型号 供电 数字量输入 输出点数 模拟量输入 向下通讯RS485 向下通讯Zigbee 向上通讯以太网 向上通讯4G CX-08R06-C1 DC24V 8 6 0 2路 -- 支持 -- CX-08R06-C2 DC24V 8 6 0 2路 -- -- 支持 CX-08R06-C3 DC24V 8 6 0 2路 支持 支持 -- CX-08R06AI08-C1 DC24V 8 6 8 2路 -- 支持 -- CX-08R06AI08-C2 DC24V 8 6 8 2路 -- -- 支持 CX-08R06AI08-C3 DC24V 8 6 8 2路 支持 支持 -- Technical Parameters
| 型号 | 供电 / 数字量输入 / 输出点数 / 模拟量输入 / 向下通讯RS485 / 向下通讯Zigbee / 向上通讯以太网 / 向上通讯4G |
| CX-08R06-C1 | DC24V / 8 / 6 / 0 / 2路 / -- / 支持 / -- |
| CX-08R06-C2 | DC24V / 8 / 6 / 0 / 2路 / -- / -- / 支持 |
| CX-08R06-C3 | DC24V / 8 / 6 / 0 / 2路 / 支持 / 支持 / -- |
| CX-08R06AI08-C1 | DC24V / 8 / 6 / 8 / 2路 / -- / 支持 / -- |
| CX-08R06AI08-C2 | DC24V / 8 / 6 / 8 / 2路 / -- / -- / 支持 |
| CX-08R06AI08-C3 | DC24V / 8 / 6 / 8 / 2路 / 支持 / 支持 / -- |
技术参数
基本参数
工作电压 DC 24V 产品功耗 ≤2W 工作温度 -20℃~70℃ 工作湿度 <95% 产品重量 450~590g 外形尺寸 41.5×130×85mm（长宽高） 外壳材料 金属外壳 防护等级 IP20 安装方式 标准35mm导轨装
| 工作电压 | DC 24V |
| 产品功耗 | ≤2W |
| 工作温度 | -20℃~70℃ |
| 工作湿度 | <95% |
| 产品重量 | 450~590g |
| 外形尺寸 | 41.5×130×85mm（长宽高） |
| 外壳材料 | 金属外壳 |
| 防护等级 | IP20 |
| 安装方式 | 标准35mm导轨装 |
监测与IO功能
向下通讯方式 RS485 / Zigbee 向上通讯方式 以太网 / 无线4G 数字量输入 8路，无电压干接点或NPN/PNP 继电器输出 6路，≤2W 模拟量输入 电压：0V~5V、-2.5V~2.5V、0V~10V、-5V~5V、-10V~10V；电流：4~20mA、0~20mA、-20~20mA 指示灯 运行、通讯、错误、网络指示灯，绿色正常、红色报警 数据存储 支持SD卡本地存储，断网续传 数据安全 非对称加密算法 防拆功能 内置防拆设计，配合远程催款 Installation Instructions
| 向下通讯方式 | RS485 / Zigbee |
| 向上通讯方式 | 以太网 / 无线4G |
| 数字量输入 | 8路，无电压干接点或NPN/PNP |
| 继电器输出 | 6路，≤2W |
| 模拟量输入 | 电压：0V~5V、-2.5V~2.5V、0V~10V、-5V~5V、-10V~10V；电流：4~20mA、0~20mA、-20~20mA |
| 指示灯 | 运行、通讯、错误、网络指示灯，绿色正常、红色报警 |
| 数据存储 | 支持SD卡本地存储，断网续传 |
| 数据安全 | 非对称加密算法 |
| 防拆功能 | 内置防拆设计，配合远程催款 |
安装说明
a

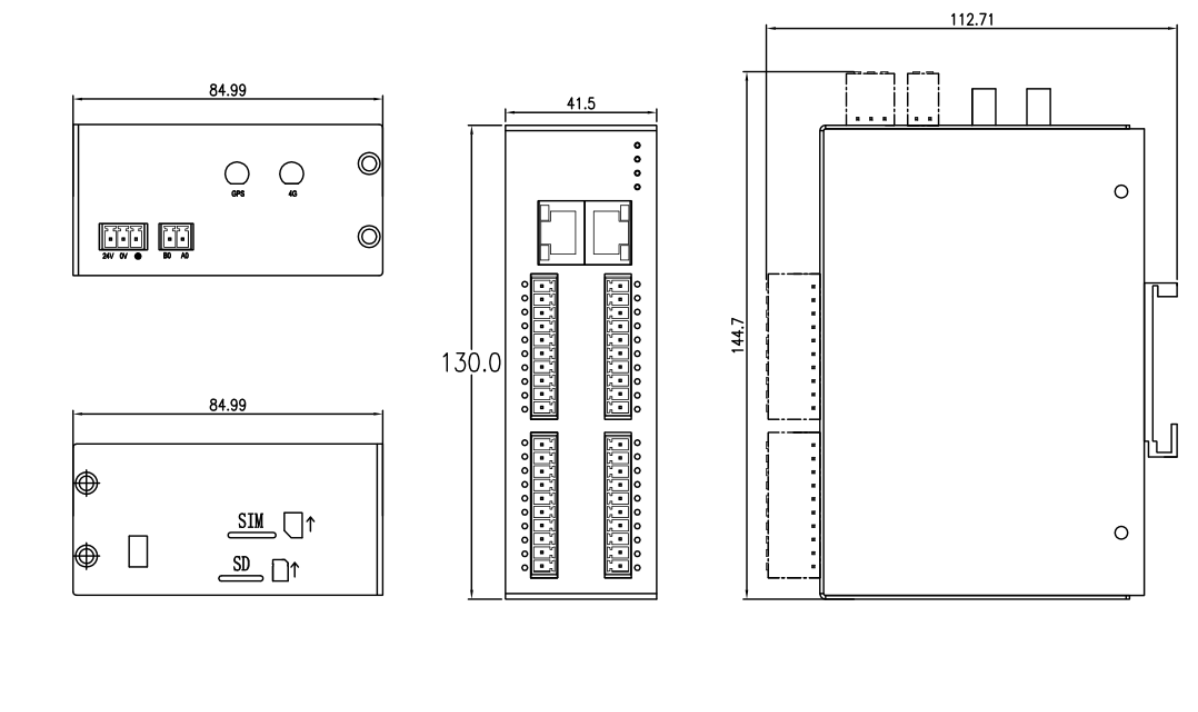

安装尺寸图
安装尺寸图示例 b
接口说明（指示灯与网口）

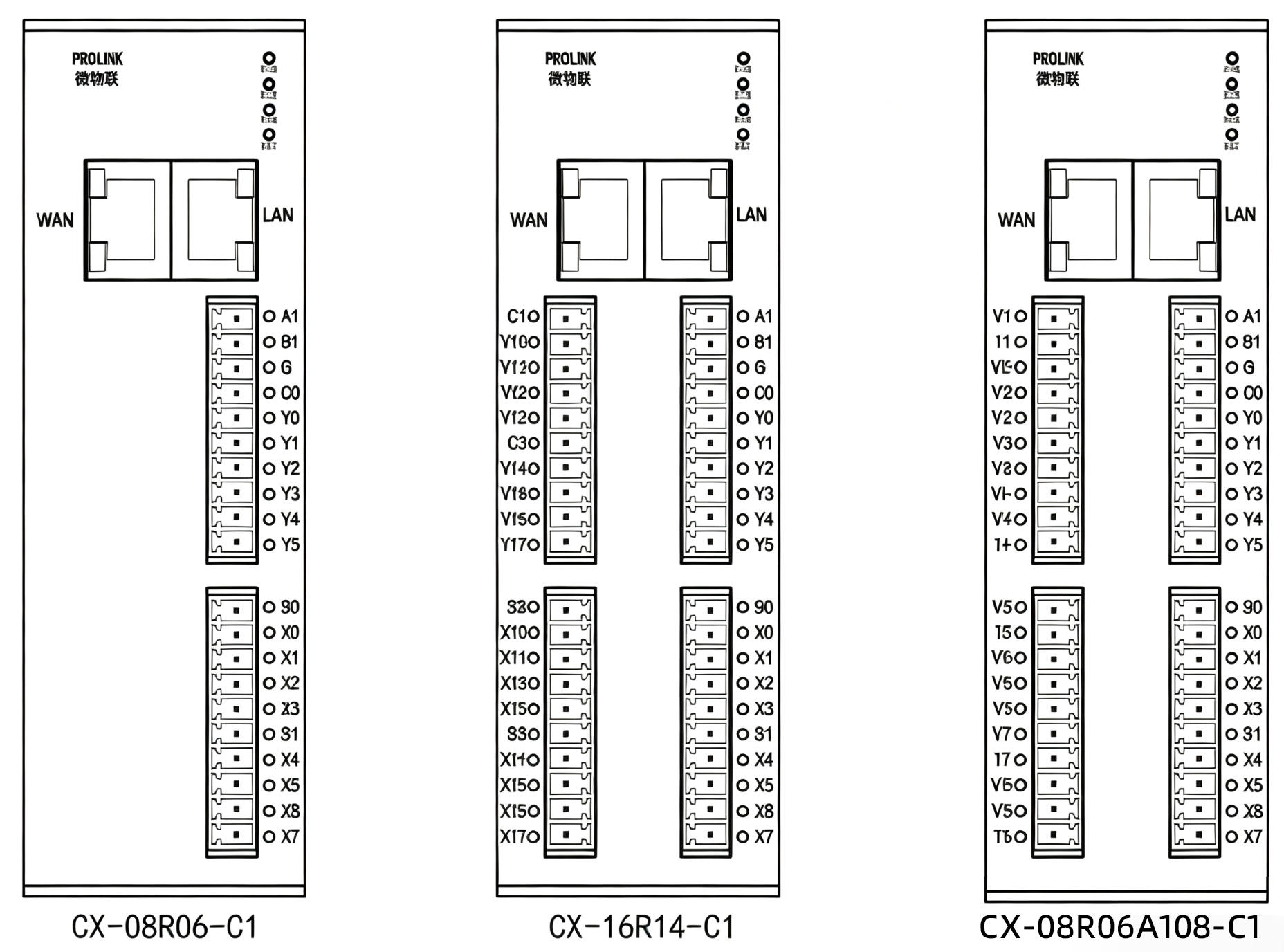

接口说明图1 接口定义 分类 接口 定义 指示灯 运行指示灯 设备运行状态指示 指示灯 通讯指示灯 通讯状态指示 指示灯 错误指示灯 故障报警指示，绿色正常、红色报警 指示灯 网络指示灯 网络状态指示 网口 WAN WAN口，广域网接口 网口 LAN LAN口，局域网接口 串口 A1/B1 RS485-1，向下采集通讯口 c
| 分类 | 接口 / 定义 |
| 指示灯 | 运行指示灯 / 设备运行状态指示 |
| 指示灯 | 通讯指示灯 / 通讯状态指示 |
| 指示灯 | 错误指示灯 / 故障报警指示，绿色正常、红色报警 |
| 指示灯 | 网络指示灯 / 网络状态指示 |
| 网口 | WAN / WAN口，广域网接口 |
| 网口 | LAN / LAN口，局域网接口 |
| 串口 | A1/B1 / RS485-1，向下采集通讯口 |
接口说明（IO与电源）

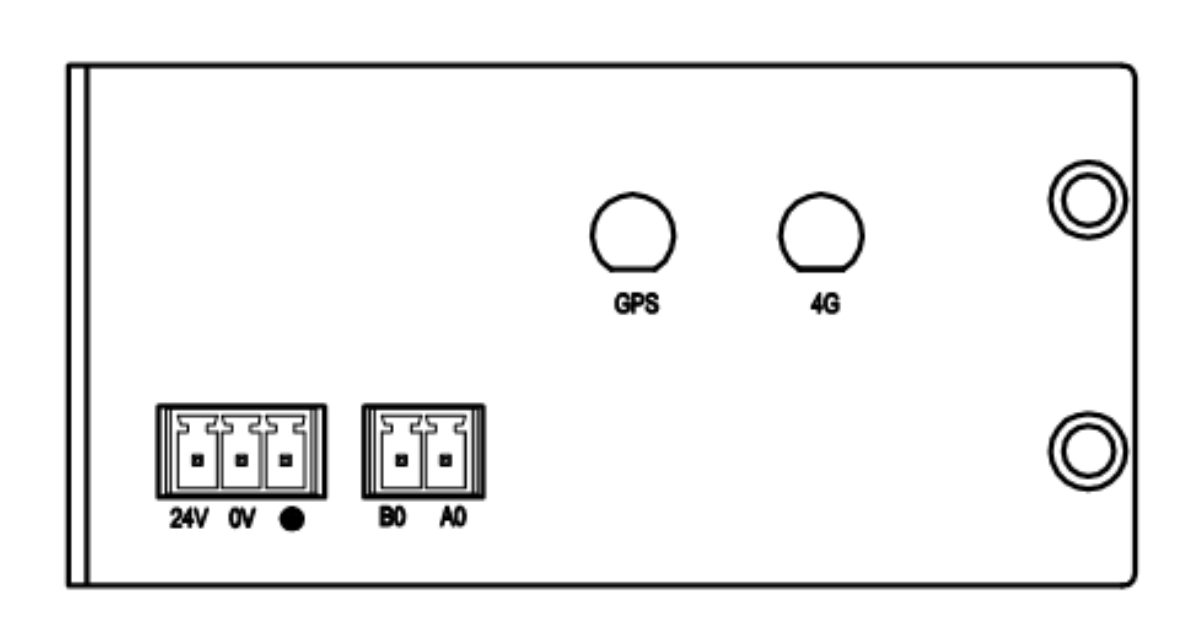

接口说明图2 接口定义 分类 接口 定义 IO X 数字量输入 IO Y 数字量输出（继电器） IO V/I 模拟量输入/输出 IO G 公共端 电源/天线 电源接口 DC24V电源供电接口 电源/天线 RS485-0 RS485-0向下采集通讯口 d
| 分类 | 接口 / 定义 |
| IO | X / 数字量输入 |
| IO | Y / 数字量输出（继电器） |
| IO | V/I / 模拟量输入/输出 |
| IO | G / 公共端 |
| 电源/天线 | 电源接口 / DC24V电源供电接口 |
| 电源/天线 | RS485-0 / RS485-0向下采集通讯口 |

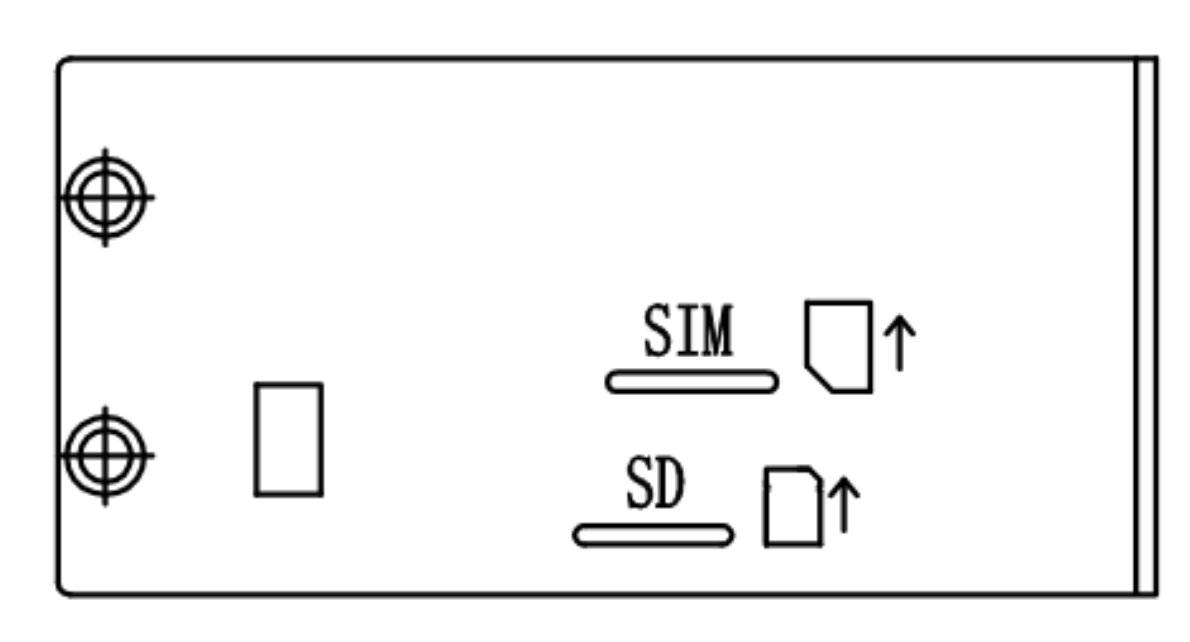

接口说明（天线与配置）
接口说明图3 接口定义 分类 接口 定义 电源/天线 ZIGBEE天线口 Zigbee无线通讯天线接口 电源/天线 4G信号天线口 4G无线通讯天线接口 配置 4G卡插卡口 4G通讯SIM卡插槽 配置 拨码开关 设备地址与通讯参数配置拨码
| 分类 | 接口 / 定义 |
| 电源/天线 | ZIGBEE天线口 / Zigbee无线通讯天线接口 |
| 电源/天线 | 4G信号天线口 / 4G无线通讯天线接口 |
| 配置 | 4G卡插卡口 / 4G通讯SIM卡插槽 |
| 配置 | 拨码开关 / 设备地址与通讯参数配置拨码 |
核心要点
定义： CX边缘计算网关是FEXLINK数字能源系列的高性能边缘网关，承担本地数据汇聚、协议转换与边缘AI计算职能。 核心能力： 下行接入FSS/ESA/SFA等多种终端，上行支持Ethernet/Wi-Fi/4G/5G，支持本地存储、断点续传与边缘规则联动。 适用场景： 适用于工业园区、变电站、综合能源站等需要本地汇聚与边缘计算的场景。 相关产品： FG智能网关、ESX智能边缘计算网关、FEXLINK Cloud。
